產品概述

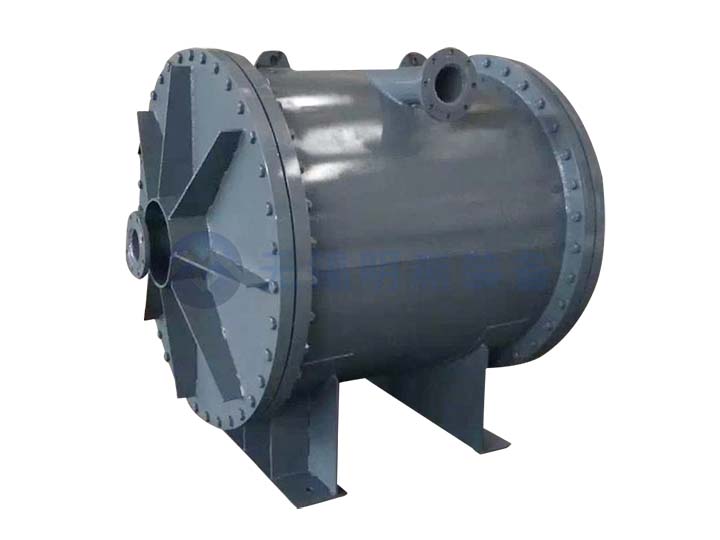

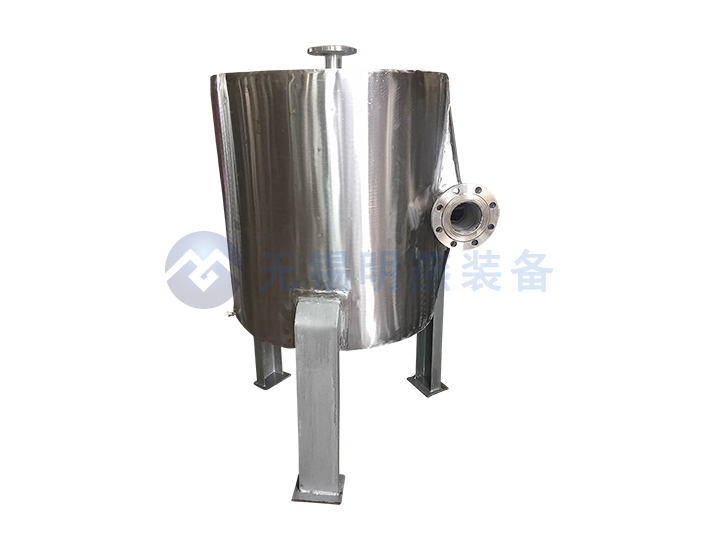

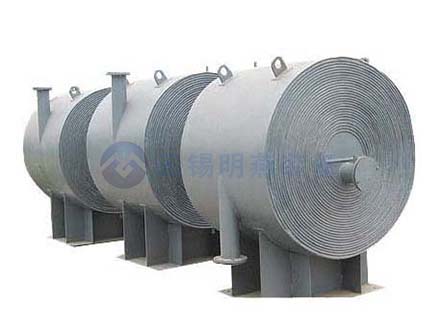

螺旋板式換熱器是一種換熱設備，適用氣-氣、氣-液、液-液，以及用于冷凝和液體蒸發傳熱。該產品具有傳熱效率高，污垢自清能力強，效果好，體積小、價格便宜，使用可靠等優點。產品廣泛應用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式換熱器和可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。
基本參數
螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指單通道能承受的大工作壓力）試驗壓力為工作壓力的1.25倍。
螺旋板換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當?shù)墓に囉嬎?，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。
單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合，串聯組合：設備和通道間距相同。
混合組合：一個通道并聯，一個通道串聯。
螺旋板式換熱器技術參數
|
公稱換熱面積 |
通道間距 |
碳鋼 |
不銹鋼 |
|
板厚 |
|
5m² |
6—10 |
4mm |
2～3mm |
|
10m² |
6—10 |
4mm |
2～3mm |
|
20m² |
6—14 |
4mm |
2～3mm |
|
30m² |
10—14 |
4mm |
2～3mm |
|
40m² |
10—14 |
4mm |
2～3mm |
|
50m² |
10—14 |
4mm |
2～3mm |
|
60m² |
14—18 |
4mm |
2～3mm |
|
70m² |
14—18 |
4mm |
2～3mm |
|
80m² |
14—18 |
4mm |
2～3mm |
|
100m² |
14—18 |
4mm |
2～3mm |
|
120m² |
14—20 |
4～5mm |
2～4mm |
|
130m² |
14—20 |
4～5mm |
2～4mm |
|
150m² |
14—20 |
4～5mm |
2～4mm |
|
300m² |
14—20 |
4～5mm |
2～4mm |
